Comment choisir ses cordons de brassage RJ45 : guide technique pour câblage structuré LAN
Blog
08 Juillet 2026

Comment choisir ses cordons de brassage RJ45 : guide technique pour câblage structuré LAN

Cordon de brassage RJ45: du Permanent Link au dernier mètre en baie chaque critère technique compte Concevoir un câblage structuré LAN, c'est prendre des décisions dont les conséquences durent 15, 20, voire 30 ans: catégorie du câble, blindage, repérage des câbles et des prises, gestion du brassage. Le Permanent Link, partie fixe entre le panneau de brassage et la prise murale, représente un investissement lourd dont les performances conditionnent l'exploitation réseau sur le long terme. En complément, les cordons de brassage RJ45 sont les éléments mobiles, remplacés plus fréquemment, et pourtant décisifs pour la qualité des transmissions Ethernet, la maintenabilité d'une baie de brassage et le confort quotidien d'un administrateur réseau ou d'un installateur courants faibles. Ce guide technique a été pensé pour les professionnels qui spécifient, achètent ou installent des cordons de brassage RJ45: administrateurs réseaux IT, bureaux d'études, intégrateurs courants faibles, distributeurs de matériels informatiques. Il détaille point par point les critères réellement discriminants : catégorie ISO/IEC 11801 ou TIA/EIA-568, blindage (U/UTP, U/FTP, F/UTP, S/FTP), diamètre et jauge AWG, compatibilité POE++ (4PPoE), et système de repérage lumineux, avec une recommandation concrète en fin d'article. 1. Commencer par le Permanent Link: 15 à 30 ans d'investissement à sécuriser Le Permanent Link, câble horizontal entre le panneau de brassage et la prise murale plus les connecteurs associés, n'est pas un consommable. Il est conçu pour rester en place 10, 15, voire 30 ans. Cela justifie d'investir dans les meilleures qualités de câbles et de prises compatibles avec le budget du projet. Dès les années 2000, certaines entreprises ont installé des câbles CAT 7 alors même que les prises n'étaient encore que CAT 6. L'objectif était de sécuriser la bande passante future, à 600 MHz et 10 Gb/s, sur une infrastructure câblée qui n'allait pas être retirée avant longtemps. Le câble PiMF S/FTP est l'archétype de ce choix, et ces installations sont toujours opérationnelles aujourd'hui, exploitées en CAT 6A 10 Gigabit, plus de 25 ans après leur pose. Aujourd'hui, la norme la plus courante pour un Permanent Link reste la CAT 6A (100 m, 10 Gb/s, 500 MHz). La CAT 7 en Permanent Link, associée à des cordons RJ45 CAT 6A, est le choix d'excellence en termes de performance et de durée d'investissement. La CAT 7 utilise des connecteurs propriétaires (GG45 ou TERA) peu répandus côté équipements actifs, ce qui rend cette option difficile à mettre en œuvre dans les réseaux LAN d'entreprise standard. La CAT 8 (2 000 MHz, 25-40 Gb/s sur 30 m) est réservée aux liens courts de datacenter et a l'avantage d'utiliser des connecteurs de type RJ45, compatibles avec tous les équipements actifs du commerce. Synthèse des catégories de câble Permanent Link Catégorie Fréquence max. Débit Ethernet Distance Usage typique CAT 6 250 MHz 1 Gb/s (10 Gb/s sur 30 m) 100 m Installations anciennes, budgets serrés CAT 6A 500 MHz 10 Gb/s 100 m Standard actuel du Permanent Link CAT 7 (ISO) 600 MHz 10 Gb/s avec marge 100 m Choix d'excellence pour le Permanent Link, associé à des cordons CAT 6A. En full CAT 7, nécessite GG45/TERA CAT 8 2 000 MHz 25-40 Gb/s 30 m Datacenter, liens courts, connecteur RJ45   A retenir: pour un nouveau Permanent Link, la cible rationnelle est CAT 6A. Pour un projet à haut enjeu de pérennité sur 20 ans, la CAT 7 reste défendable pour le Permanent Link associé à des cordons de brassage RJ45 CAT 6A. 2. Catégorie ISO/IEC 11801 ou TIA/EIA-568: deux normes, un vocabulaire à maîtriser Deux normes coexistent pour définir les performances des composants passifs d'un réseau LAN. La norme européenne ISO/IEC 11801 parle de classes (Classe A à Classe I). La norme américaine TIA/EIA-568 parle de catégories (Cat 1 à Cat 8). Les deux normes décrivent les mêmes grandes familles de performance sous des nomenclatures différentes : la CAT 6A TIA correspond à la Classe EA ISO, la CAT 8 TIA correspond à la Classe I ISO. La CAT 7 ISO n'a pas d'équivalent TIA direct, car la TIA-568 ne référence que les cordons RJ45 standards. La CAT 7 et la CAT 8.2 utilisent des connecteurs propriétaires GG45 ou TERA. Dans les volumes d'achat des administrateurs réseau en 2026, la CAT 5e ne représente plus qu'une part résiduelle. L'essentiel du marché des cordons de brassage RJ45 se concentre sur les catégories 6 et 6A, avec une bascule nette vers la CAT 6A portée par les déploiements 10 Gb/s et par la compatibilité POE++ (4PPoE). TIA/EIA ISO 11801 Fréq. max Débit Type câble Usage Cat 5e Classe D 100 MHz 1 Gb/s U/UTP / F/UTP Parc résiduel Cat 6 Classe E 250 MHz 1 Gb/s U/UTP / U/FTP / F/UTP LAN classique Cat 6A Classe EA 500 MHz 10 Gb/s U/UTP / U/FTP / S/FTP Standard actuel du brassage LAN Cat 7 (ISO) Classe F 600 MHz 10 Gb/s + marge S/FTP GG45 / TERA, Permanent Link excellence Cat 8 Classe I 2 000 MHz 25-40 Gb/s U/FTP / S/FTP Datacenter, liens courts 30 m   Astuce d'exploitation: si votre Permanent Link est resté en CAT 5e ou CAT 6, remplacer les cordons de liaison et les cordons de brassage par des CAT 6A améliore sensiblement les performances globales de la liaison, sans toucher au câblage horizontal. 3. Blindage du cordon de brassage RJ45: U/UTP, U/FTP, F/UTP, S/FTP Le blindage d'un câble RJ45 protège les paires torsadées contre les interférences électromagnétiques (EMI): perturbations d'un câble secteur 220 V voisin, rayonnement de transformateurs, variateurs de fréquence, néons, moteurs. En théorie, un câble blindé maintient une meilleure qualité de signal et réduit les pertes de trames. En pratique, le choix se fait selon plusieurs critères combinés. Premier réflexe rationnel: aligner le blindage du cordon de brassage RJ45 sur celui du Permanent Link. Si le câblage horizontal est posé en U/UTP non blindé, comme c'est la règle aux États-Unis, au Royaume-Uni, en Irlande, en Espagne, en Italie et dans la majeure partie du Benelux, alors les cordons de brassage U/UTP sont le choix naturel. Blinder les patch cords sur une infrastructure non blindée n'apporte rien et encombre inutilement la baie de brassage. Les usages blindés et non blindés sont en partie culturels et varient selon les pays: Allemagne (DE) et Autriche (AT): majorité écrasante de câblage blindé (S/FTP, U/FTP, F/UTP). Le parti-pris est de protéger systématiquement les trames Ethernet contre toute interférence. France (FR) et Suisse (CH): environ 70 % de blindé, 30 % de non blindé. Les deux logiques coexistent selon les maîtres d'oeuvre. États-Unis, Royaume-Uni, Irlande, Espagne, Italie, Benelux (BE, NL): U/UTP très majoritaire. Ces marchés font confiance au protocole Ethernet qui réémet les trames non transmises correctement. Le débit utile est légèrement affecté, mais l'utilisateur final ne le perçoit pratiquement jamais. Sur une liaison totale de 100 m, si un seul cordon de brassage RJ45 de 2 à 5 m n'est pas blindé, les éventuelles perturbations électromagnétiques n'agissent que sur une fraction très courte du lien, imperceptible à l'usage. L'argument-clé sur les infrastructures blindées: une seule mise à la terre, pas de bouclage de masse. Si les deux extrémités du lien sont blindées et raccordées à la terre, une légère différence de potentiel peut exister entre la terre de la prise murale et celle du switch. Cette différence crée un courant de boucle qui peut dégrader le signal et, paradoxalement, générer du bruit. La règle pragmatique recommandée sur une infrastructure blindée est donc : Une seule mise à la terre, côté prise murale (du côté de l'utilisateur). Cordon de liaison blindé côté utilisateur final, pour la résistance mécanique aux roulettes et courbures répétées. Cordon de brassage RJ45 non blindé U/UTP SLIM côté baie : continuité de terre interrompue, pas de bouclage, finesse optimale. Résultat : continuité de terre maîtrisée, pas de boucle de masse, cordon de brassage plus fin et plus souple, baie de brassage plus aérée. Type Signification Avantage Inconvénient Usage recommandé U/UTP Non blindé Le plus fin, souple, économique Sensible aux EMI fortes Cordon de brassage standard, majorité des pays U/FTP Paires blindées individuellement Très bonne immunité NEXT/ANEXT Plus rigide que U/UTP Permanent Link LAN haute performance, datacenter F/UTP Ecran général, paires non blindées Bonne immunité EMI externes Moins bonne immunité diaphonie interne Permanent Link milieu industriel S/FTP Tresse générale + paires blindées Immunité maximale Rigide, gros diamètre Permanent Link CAT 8, EMI critiques   4. Diamètre et souplesse: pourquoi le SLIM est devenu un standard en baie de brassage Tout professionnel qui intervient dans une baie de brassage sait qu'un cordon de brassage RJ45 fin et souple apporte des bénéfices cumulatifs majeurs: moins d'espace occupé dans les passe-fils et guides câbles, meilleure lisibilité du panneau de brassage, meilleure ventilation de la baie critique sur les switchs POE++ qui dissipent plusieurs dizaines de watts, et interventions plus rapides avec moins de risques de perturber les cordons voisins. Le diamètre final d'un câble RJ45 dépend de trois facteurs: le matériau de la gaine, la présence ou non d'un blindage, et la jauge AWG (American Wire Gauge) qui définit la section en cuivre des conducteurs. Plus le chiffre AWG est élevé, moins il y a de cuivre, donc plus le câble est fin. Un cordon RJ45 classique est en AWG 24; un cordon SLIM descend à AWG 26 ou AWG 28. Les cordons SLIM sont les cordons de brassage dont le diamètre extérieur est inférieur à 4,0 mm. A performance égale CAT 6A, un cordon classique mesure environ 6,5 mm de diamètre (AWG 24) contre moins de 4,0 mm pour les SLIM. Le gain de volume en baie est spectaculaire: les cordons SLIM occupent environ trois fois moins d'espace que les cordons classiques. Ils sont aussi bien plus souples, ce qui facilite le brassage serré et réduit les stress mécaniques sur les connecteurs. Critère CAT 6A classique CAT 6A SLIM (ThinPATCH) Diamètre câble U/UTP 6,5 à 7,0 mm 3,8 mm Diamètre câble U/FTP 7,0 à 7,5 mm 4,5 mm Jauge AWG AWG 24 AWG 28 Volume occupé en baie 100 % (référence) Environ 33 % Souplesse Standard Très élevée Compatibilité POE++ (4PPoE, IEEE 802.3bt) Oui Oui Ventilation de la baie Standard Améliorée   La gamme ThinPATCH de 3P design est certifiée CAT 6A et compatible avec les systèmes Power Over Ethernet 4 paires, soit POE++ (4PPoE) conforme à l'IEEE 802.3bt (Types 3 et 4, jusqu'à 90 W au niveau de la source). C'est un point décisif pour alimenter les points d'accès WiFi 6 et WiFi 7, les caméras IP haute performance, les téléphones SIP avancés et les bornes de charge à faible puissance. Le passage de la CAT 6A AWG 24 à la CAT 6A AWG 28 slim nécessite un dimensionnement rigoureux des paires torsadées et des contacts électriques des plugs, que ThinPATCH respecte dans le cadre de la norme. 5. Repérage des cordons de brassage RJ45 en baie: le critère qui se paie à chaque intervention Dans une baie de brassage 42U qui concentre plus de 200 câbles RJ45 sur moins d'un mètre carré, identifier rapidement les deux extrémités d'un cordon de brassage est un enjeu quotidien. Sans système de repérage, le scénario classique est le suivant: extraction progressive du cordon des guides câbles, suivi manuel au doigt, risque d'erreur et perturbation des cordons voisins. L'étiquetage papier ou plastique reste une solution partielle : fastidieux à poser, vite illisible en vue frontale, nécessitant une lecture câble par câble. Cordons de couleur: repérage de premier niveau Les cordons de brassage RJ45 de couleur permettent un codage applicatif de premier niveau : data, téléphonie IP, vidéosurveillance, contrôle d'accès, alarme, ou codage de zones géographiques. La contrainte logistique est réelle: il faut multiplier les références en stock (une couleur pour chaque longueur), ce qui pèse sur les distributeurs de matériels informatiques et les administrateurs réseaux. Clips de couleur amovibles PatchCLIP, la variante flexible Plus pragmatique: les clips de couleur amovibles qui se montent sur les manchons du connecteur. 3P design propose les PatchCLIP en 16 couleurs, avec deux clips par cordon, un à chaque extrémité. Les PatchCLIP ont une double fonction: codage de couleur et protection de la languette de verrouillage du plug RJ45, souvent cassée lors des extractions des cordons des guides câbles. Un seul stock de cordons, 16 codages disponibles à la demande, sans multiplier les références. Système de repérage lumineux PATCHSEE: retrouver l'autre extrémité sans débrancher La problématique la plus lourde en baie de brassage reste l'identification de la deuxième extrémité d'un cordon RJ45 : depuis le panneau, où est-il brassé sur le switch? Depuis le switch, quel poste de travail utilise ce port? Sans outil adapté, il faut tirer sur le cordon et suivre au doigt, avec tous les risques d'erreur et de désorganisation associés. Le système PATCHSEE, breveté par 3P design, résout cette problématique de câble management sans débrancher aucun cordon. Le principe: deux fibres optiques plastiques recourbées à 180 degrés intégrées dans le connecteur et le manchon du plug RJ45. L'opérateur positionne l'outil d'injection de lumière (la PatchLIGHT) sur l'arrière du manchon d'une extrémité ; la lumière ressort visible à l'autre bout du cordon. Aucun courant électrique injecté, aucune interférence sur les paires torsadées Ethernet, aucun impact sur le Return Loss ou le NEXT. Technologie 100 % passive, conforme aux normes ISO/IEC 11801 et TIA/EIA-568. Le système PATCHSEE équipe les gammes PATCHSEE, ThinPATCH et DirectPATCH, en longueurs de 15 cm à 30 m. Voir notre comparatif pour les cordons LED vs "patchsee system" Cordons RJ45 avec LED: l'alternative active, avec réserves Une décennie après l'apparition de PATCHSEE sont arrivés les cordons RJ45 avec LED électriques: les cordons à outil externe type DualBoot® de saCon qui alimente les LED via des pinoches en face arrière des connecteurs, et les cordons à pile bouton intégrée dans le manchon type EVO. Trois réserves techniques s'imposent: Pour acheminer le courant entre les deux extrémités, le fabricant ajoute un fil électrique dans le câble Ethernet et utilise le drain de masse comme retour de courant sur les variantes blindées. Cela sort du cadre défini par les normes ISO/IEC 11801 et TIA/EIA-568. Les manchons sont plus larges que le plug RJ45 lui-même en raison du logement de la LED, ce qui les rend incompatibles avec les environnements haute densité (switchs 48 ports 1U, panneaux haute densité). Les clips de couleur amovibles sont minuscules (environ 7x2x1,5 mm), peu visibles en baie chargée, et parfois inexistants sur les modèles à pile intégrée. Marquage sur manchon: référence + longueur Tous les cordons PATCHSEE, ThinPATCH et DirectPATCH portent sur le manchon la référence produit pour les commandes de réapprovisionnement et la longueur exacte du cordon. Information précieuse au quotidien: un cordon marqué 1,5 m reste dans la même baie; un cordon marqué 10 m va probablement dans une baie voisine. 6. Synthèse par cas d'usage: quelle configuration pour quel réseau LAN? Sur une architecture réseau U/UTP non blindée (USA, UK, IE, ES, IT, Benelux, partie FR/CH), le choix recommandé en baie de brassage est le suivant : cordons de brassage RJ45 U/UTP SLIM CAT 6A de 3,8 mm de diamètre (gamme ThinPATCH), jauge AWG 28 compatible POE++ (4PPoE), système de repérage lumineux PATCHSEE intégré, et PatchCLIP 16 couleurs pour le codage applicatif. Sur une architecture réseau blindée (DE, AT, partie FR/CH) : une seule mise à la terre côté prise murale, cordon de liaison blindé U/FTP côté utilisateur final pour la résistance mécanique, cordon de brassage RJ45 SLIM en baie (U/UTP ThinPATCH 3,8 mm ou U/FTP ThinPATCH 4,5 mm selon la politique du site), repérage lumineux PATCHSEE et codage par zone avec PatchCLIP. Cette configuration assure la continuité de terre sans créer de bouclage de masse, tout en gardant une baie de brassage aérée et facilement exploitable. 7. Face aux alternatives du marché: ce qui différencie ThinPATCH et PATCHSEE Trois grandes familles de patch cords cohabitent dans le câble management en réseau LAN. Les cordons classiques CAT 6 et CAT 6A en couleur (toutes marques généralistes) offrent un repérage par couleur uniquement, avec un stock logistique lourd. Les cordons RJ45 avec LED (saCon DualBoot®, EVO) proposent un repérage lumineux actif au prix de compromis normatifs et de contraintes mécaniques : manchon large incompatible haute densité, fils électriques ajoutés dans le câble. Les cordons rétractables type PatchBox résolvent la longueur variable entre switch et panneau de brassage dans une même baie, mais pas l'identification du cordon sur le réseau LAN. L'écosystème Ubiquiti (UniFi : routeur, switch, point d'accès WiFi, téléphonie) propose des cordons accessoires standards sans système de repérage lumineux. PATCHSEE et ThinPATCH sont la seule solution qui combine simultanément: CAT 6A certifiée, SLIM 3,8 mm U/UTP, compatibilité POE++ 4PPoE, repérage lumineux passif conforme aux normes ISO/IEC 11801 et TIA/EIA-568, 16 couleurs de clips PatchCLIP protégeant la languette du plug RJ45, amortisseur de rayon de courbure intégré, et marquage référence plus longueur sur chaque manchon. Le tout en longueurs de 15 cm à 30 m avec un pas de 30 cm jusqu'à 3 m. 8. Conclusion: la règle simple pour bien choisir son cordon de brassage RJ45 Pour tout projet neuf de câblage structuré LAN: sur une architecture non blindée, des cordons de brassage U/UTP SLIM CAT 6A en baie pour une exploitation fluide. Sur une architecture blindée, une seule mise à la terre côté prise murale, cordon de liaison blindé côté utilisateur, cordon de brassage SLIM en baie. Dans tous les cas, un système de repérage lumineux pour identifier les deux extrémités sans débrancher, et des clips de couleur amovibles pour le codage applicatif. Le meilleur moyen de tester ces choix sur votre propre baie de brassage, c'est d'essayer en conditions réelles. Demandez gratuitement votre kit de démonstration ThinPATCH pour évaluer le CAT 6A SLIM 3,8 mm, la compatibilité POE++, le repérage lumineux PATCHSEE et les PatchCLIP 16 couleurs sur vos infrastructures réseau LAN.

LIRE LA SUITE

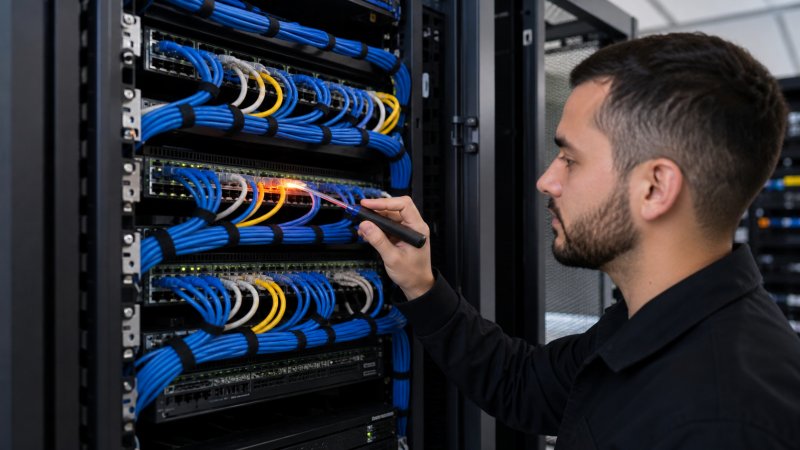

Cordon RJ45 à repérage lumineux : cordon RJ45 avec LED ou PATCHSEE, que choisir pour votre réseau LAN ?
Blog
26 Juin 2026

Cordon RJ45 à repérage lumineux : cordon RJ45 avec LED ou PATCHSEE, que choisir pour votre réseau LAN ?

Identifier un câble RJ45 en baie de brassage sans le débrancher : la bonne techno fait toute la différence Dans une armoire réseau LAN qui concentre plus de 200 cordons RJ45 sur moins d'un mètre carré, retrouver l'autre extrémité d'un patch cord ne devrait pas être une loterie. Et pourtant, c'est encore trop souvent le cas. Les administrateurs réseau, les installateurs courants faibles et les distributeurs le savent : un repérage câble LAN fiable, c'est du temps gagné sur chaque intervention, moins d'erreurs humaines, et une baie de brassage qui reste exploitable dans la durée. Depuis une vingtaine d'années, deux familles technologiques se partagent le marché du cordon RJ45 à repérage lumineux : d'un côté, la solution optique passive PATCHSEE (fibres optiques plastiques, brevet 3P design), de l'autre les cordons RJ45 avec LED alimentés électriquement. Les deux apportent une identification câble réseau immédiate, mais les différences techniques sont loin d'être anecdotiques. Ce guide détaille, pour un public professionnel, ce qui sépare réellement ces deux approches : conformité aux normes ISO/TIA, compatibilité haute densité, clips de couleur, outil d'injection, marquage, compatibilité POE, et cas d'usage en datacenter comme en réseau d'entreprise. Deux technologies de cordon RJ45 à repérage lumineux : comment ça marche ? PATCHSEE : deux fibres optiques plastiques, 100 % passive Le système « patchsee-system », inventé et breveté par la société française 3P design, repose sur deux fibres optiques plastiques (POF) recourbées à 180° dans le connecteur et le manchon du plug RJ45. Concrètement, l'opérateur positionne l'outil d'injection de la lumière (la PatchLIGHT) d'un côté du câble, sur l'arrière du manchon; la lumière parcourt la fibre optique jusqu'à l'autre extrémité du cordon, où elle ressort visible, sans avoir à débrancher le patch cord, sans aucun courant électrique, sans interférence sur les paires torsadées Ethernet. Cette technologie optique unique équipe les cordons RJ45 PATCHSEE, ThinPATCH et DirectPATCH, dans des longueurs de 15 cm à 30 m. Cordon RJ45 avec LED : repérage lumineux par alimentation électrique Les cordons RJ45 avec LED type DualBoot® (notamment saCon) ou à pile intégrée (gamme Evo, par exemple) utilisent un principe différent : deux LED, une à chaque extrémité, logées dans les manchons (boots) des connecteurs RJ45. L'alimentation se fait soit par un outil externe à piles bouton (LR41) qui vient se connecter sur des pinoches électriques en face arrière des connecteurs RJ45, soit par une pile bouton intégrée dans le manchon même. Pour acheminer le courant entre les deux extrémités, le fabricant ajoute un fil électrique à l'intérieur du câble RJ45, entre les paires torsadées. Sur un câble blindé (U/FTP, F/UTP, S/FTP), le drain de masse est utilisé comme conducteur de retour. C'est ce point technique qui pose un problème normatif que nous détaillons plus bas. Le vrai sujet : conformité aux normes ISO/IEC et TIA/EIA C'est l'argument technique le plus rédhibitoire, et il est trop peu souvent évoqué par les distributeurs de matériels informatiques. Les normes de câblage structuré ISO/IEC 11801 et TIA/EIA-568 définissent précisément ce qui compose un câble Ethernet RJ45 : quatre paires torsadées, éventuellement un blindage et un drain pour les câbles dits blindés. Aucune disposition normative n'autorise la circulation d'un courant continu additionnel dans un conducteur ajouté, ni l'utilisation du drain comme conducteur électrique du courant d'alimentation des LEDs. Ajouter un fil électrique pour alimenter des LED, et utiliser le drain de masse pour fermer le circuit électrique, sort donc du cadre défini par les normes. PATCHSEE, à l'inverse, est une technologie 100 % passive : la lumière injectée ne traverse que des fibres optiques plastiques (POF) dédiées, totalement indépendantes des paires Ethernet et du drain. Aucune interférence n'est possible sur les signaux des trames réseau, aucun risque sur la continuité de masse d'un câble blindé. À retenir : un cordon RJ45 à repérage lumineux conforme aux normes est un cordon passif. Le cordon RJ45 avec LED, par construction, fait circuler un courant dans le câble, ce que ni ISO ni TIA ne valident.   Environnements haute densité : PATCHSEE passe, DualBoot ne passe pas Dans un datacenter moderne ou sur un switch haute densité (48 ports ou plus en 1U), le moindre millimètre compte. Les connecteurs de « patchsee-system » ont été conçus avec des boots (manchons) dans l'alignement des bords du plug RJ45 : pas de surépaisseur latérale, pas de surépaisseur côté contacts électriques. Résultat, les patch cords PATCHSEE et ThinPATCH s'insèrent sans contrainte sur les panneaux et switch haute densité, y compris sur les ports côte à côte. Les cordons RJ45 avec LED, eux, doivent loger la diode électroluminescente et ses contacts d'alimentation à l'intérieur du manchon. Cela oblige à un manchon plus large que le plug RJ45 lui-même. Conséquence directe : les cordons à LED de type DualBoot ne peuvent pas être utilisés en environnement haute densité. Deux cordons voisins se bloquent mutuellement, et le boot vient forcer sur le port adjacent. Pour tout projet de datacenter, de baie réseau dense, ou de switch 48 ports, le choix d'un cordon RJ45 à repérage lumineux compatible haute densité est donc déterminant. Clips de couleur : repérage de premier niveau en baie de brassage Dans un réseau LAN d'entreprise, un repérage de premier niveau par couleur reste indispensable pour, par exemple, distinguer le réseau data, la téléphonie, la vidéosurveillance, le contrôle d'accès, l'alarme, ou tout simplement différencier des zones géographiques. Deux approches existent : les cordons de couleur ou les clips de couleur amovibles qui se montent sur les manchons du connecteur. PATCHSEE propose 16 couleurs de PatchCLIP amovibles, avec un double bénéfice : ils restent visibles même dans une baie chargée, et ils protègent la languette de verrouillage du plug RJ45 contre la casse à l'extraction. Deux clips par cordon suffisent pour affecter le cordon RJ45 à une application, ou à une zone géographique. Du côté des cordons RJ45 avec LED, l'encombrement de la diode dans le manchon contraint les fabricants à des clips minuscules (de l'ordre de 7×2×1,5 mm). En pratique leur manipulation est difficile pour un installateur avec des « gros » doigts, et leur visibilité est très faible une fois le rack bien rempli. Certains modèles (gamme Evo avec pile intégrée) ne proposent tout simplement pas de clip de couleur amovible. Amortisseur de rayon de courbure : une question de performance réseau Les normes ISO/IEC 11801 et TIA/EIA-568 recommandent d'attacher les câbles RJ45 avec des bandes scratch, jamais avec des colliers plastiques type Rilsan qui pincent le câble. Un pincement, un coude trop serré, une courbure excessive, et les caractéristiques électriques du câble se dégradent : le Return Loss (RL) et le NEXT (Near-End Crosstalk) s'effondrent, et ce qui était certifié CAT 6A redescend en performances réelles de CAT 6, voire de CAT 5e. Conséquence directe sur le débit : 10 Gb/s instable, voire retour à 1 Gb/s. Les cordons RJ45 PATCHSEE CAT 6 et CAT 6A et les cordons ThinPATCH disposent d'un amortisseur de rayon de courbure intégré en sortie de manchon. Ce détail protège la zone la plus sensible du patch cord, celle qui est justement la plus sollicitée mécaniquement dans une baie de brassage vivante. Outil d'injection lumineuse : PatchLIGHT versus alimentation à piles bouton Côté PATCHSEE, l'outil d'injection s'appelle la PatchLIGHT. C'est une source lumineuse à 5 LED, 30 000 lux, disponible en trois couleurs (rouge, vert, blanc), avec deux modes (fixe ou clignotant). Elle fonctionne sur accumulateurs rechargeables ; batterie vide, elle se branche directement sur la prise 220 V en bas de baie et continue de fonctionner. Elle se positionne d'une main sur l'arrière du manchon, et son cordon avec pince/lien permet de l'accrocher dans la baie pendant l'intervention. Trois couleurs × deux modes = plusieurs repérages simultanés possibles sur une même séance de brassage. En cas d'oubli, certains techniciens utilisent même la torche de leur smartphone pour injecter la lumière dans la fibre optique plastique, preuve de la praticité de la technologie. Les cordons RJ45 avec LED nécessitent à l'inverse une alimentation à piles bouton LR41, peu courantes dans un stock standard. Viser les petits contacts électriques en face arrière pour connecter la source électrique aux LEDs est plus acrobatique, surtout si le câble est courbé. Et quand les piles sont usées, il faut les avoir sous la main. Pas d'alternative secteur, pas de rechargeabilité directe. Marquage, longueurs, et logistique de stock Dernier point technique, souvent sous-estimé : le marquage sur manchon. Tous les cordons RJ45 PATCHSEE, ThinPATCH et DirectPATCH portent sur le boot la référence produit (pratique pour les commandes de réapprovisionnement) et la longueur exacte du cordon. C'est aussi une précieuse indication en troubleshooting : un cordon marqué « 1,5 m » part forcément dans la même baie, un cordon marqué « 10.0 m » va probablement dans une baie voisine. Côté longueurs disponibles, 3P design propose un pas de 30 cm de 15 cm à 3,0 m, puis 4,0 m et 5,0 m, et enfin des longueurs plus espacées jusqu'à 30 m. L'objectif est simple : garder des baies de brassage aérées, sans excédent de câble qui encombre les passe-fils et nuit à la ventilation. Le cas ThinPATCH CAT 6A slim : gain de place et POE++ (4PPOE) La gamme ThinPATCH pousse la logique plus loin avec un câble CAT 6A slim : U/UTP : diamètre 3,8 mm U/FTP : diamètre 4,5 mm Compatible POE++ (4PPOE), c'est-à-dire PoE sur 4 paires jusqu'aux classes les plus élevées d'alimentation, Les bénéfices mesurables pour un administrateur réseau ou un installateur courants faibles : Gain de place significatif dans les armoires de brassage, guides cordons et passe-fils, Confort d'exploitation lors du brassage, de la maintenance et du troubleshooting, Meilleure ventilation de la baie, donc moins de stress thermique sur les switch et moins de risques de panne, Câble plus souple : brassage et accessibilité facilités, particulièrement sur les panneaux haute densité, ThinPATCH hérite évidemment de toute la technologie de repérage lumineux PATCHSEE et des PatchCLIP de couleur. Tableau comparatif RJ45 PATCHSEE vs cordon RJ45 avec LED Critère technique PATCHSEE / ThinPATCH (fibre optique) Cordon RJ45 avec LED(DualBoot type saCon, Evo) Principe de repérage lumineux Fibres optiques plastiques, passif LED électriques, actif Puissance lumineuse POF : surface éclairée moins importante, mais suffisante LED : puissance lumineuse plus importante Conformité ISO/IEC 11801 et TIA/EIA-568 Conforme (aucun courant ajouté) Non prévu par les normes (fil électrique ajouté, drain utilisé) Interférence sur les paires Ethernet Aucune Risque potentiel (courant dans le câble) Compatibilité U/UTP (non blindé) Oui, toutes gammes Souvent non (DualBoot a besoin du drain) Environnement haute densité Compatible (boot aligné sur plug RJ45) Non compatible (manchon plus large que le plug) Clips de couleur amovibles 16 couleurs, protègent la languette RJ45 Minuscules (~7×2×1,5 mm), peu visibles Amortisseur de rayon de courbure Oui sur CAT 6 et CAT 6A Rarement Outil d'injection / alimentation PatchLIGHT rechargeable + secteur 220 V, 3 couleurs, mode fixe/clignotant Outil à piles bouton LR41 non rechargeables, ou pile intégrée Marquage sur manchon Référence + longueur exacte Généralement absent Gamme CAT 6A slim + POE++ 4PPOE ThinPATCH 3,8 mm U/UTP / 4,5 mm U/FTP Non disponible en slim (encombrement LED) Longueurs disponibles 15 cm à 30 m, pas de 30 cm jusqu'à 3 m Gamme souvent plus réduite Quelle solution par pays et par typologie de réseau LAN ? Tous les marchés européens n'utilisent pas le même câblage structuré. Ce point est capital pour choisir la bonne référence : Allemagne (DE) et Autriche (AT) : usage massif du câble LAN blindé (U/FTP, F/UTP, S/FTP). Les cordons RJ45 à repérage lumineux doivent être disponibles en versions blindées, ce qui est le cas de PATCHSEE. Les LED DualBoot qui ont besoin du drain peuvent exister en blindé, mais restent soumis aux réserves normatives évoquées plus haut. France (FR) et Suisse (CH) : environ 30 % de câblage blindé, 70 % non blindé. PATCHSEE et ThinPATCH couvrent les deux. Les cordons RJ45 avec LED type DualBoot n'existent pas en U/UTP, ce qui exclut la majorité des installations. Royaume-Uni (UK), Irlande (IE), Espagne (ES), Italie (IT), Benelux (BE, NL) : domaine du U/UTP majoritaire. Seules les solutions passives type PATCHSEE / ThinPATCH permettent un repérage lumineux fiable sur câble non blindé, puisqu'il n'y a ni drain ni besoin d'alimentation électrique. Datacenters internationaux : quel que soit le pays, la contrainte haute densité tranche seule. PATCHSEE et ThinPATCH passent, les cordons RJ45 avec LED à manchon large ne passent pas. Positionnement face aux alternatives du marché Plusieurs noms reviennent quand on parle de câble management et de patch cords lumineux : saCon (cordons DualBoot LED, forte présence DE/AT), Evo (cordons LED à pile bouton intégrée, sans clip de couleur amovible), PatchBox (solution de cordons rétractables, problématique différente centrée sur le gain de place), Ubiquiti (écosystème UniFi : routeur, switch, point d'accès Wifi, téléphonie, etc… avec cordons accessoires). Aucune de ces alternatives ne combine simultanément : repérage lumineux passif conforme aux normes, compatibilité haute densité, 16 couleurs de clips protégeant le plug RJ45, gamme CAT 6A slim POE++, marquage référence + longueur. C'est précisément le périmètre couvert par l'offre 3P design (PATCHSEE, ThinPATCH, PatchCLIP, PatchLIGHT). Pour comprendre les complémentarités entre « patchsee system » et UBIQUITI : Vous pouvez lire notre article « Comparatif PATCHSEE – UBIQUITI » Synthèse : quel cordon RJ45 à repérage lumineux choisir pour votre réseau LAN ? Si votre cahier des charges intègre, même partiellement l'un des points suivants, la solution passive PATCHSEE / ThinPATCH est objectivement la plus adaptée : Conformité ISO/IEC 11801 et TIA/EIA-568 sans réserve, Réseau LAN en U/UTP (tout pays hors DE/AT majoritairement), Baie de brassage haute densité, switch 48 ports, datacenter, Besoin de codage couleur exploitable à la main, visible à distance, POE / POE+ / POE++ 4PPOE sur câble slim, Outil d'injection de lumière toujours disponible (rechargeable + secteur). Les cordons RJ45 avec LED conservent un argument simple, la puissance lumineuse brute d'une diode mais, dans une armoire réseau standard (locaux techniques borgnes, pas de plein soleil), la lumière d'une fibre optique PATCHSEE reste parfaitement suffisante pour une identification câble réseau en quelques secondes. Tester avant d'équiper un site entier, c'est la meilleure façon de trancher. Demandez gratuitement votre kit de démonstration ThinPATCH pour évaluer en conditions réelles le repérage lumineux, la compatibilité haute densité, l'épaisseur du câble CAT 6A slim et le confort de brassage.
